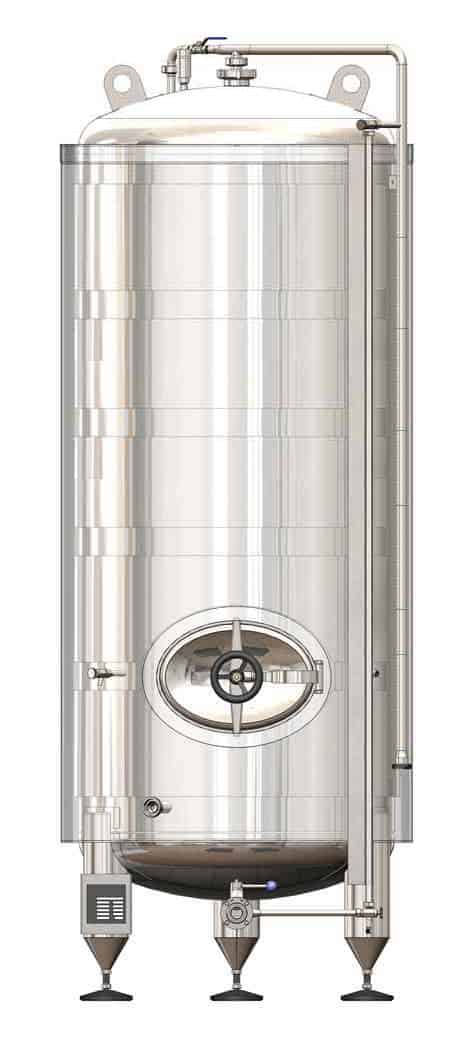

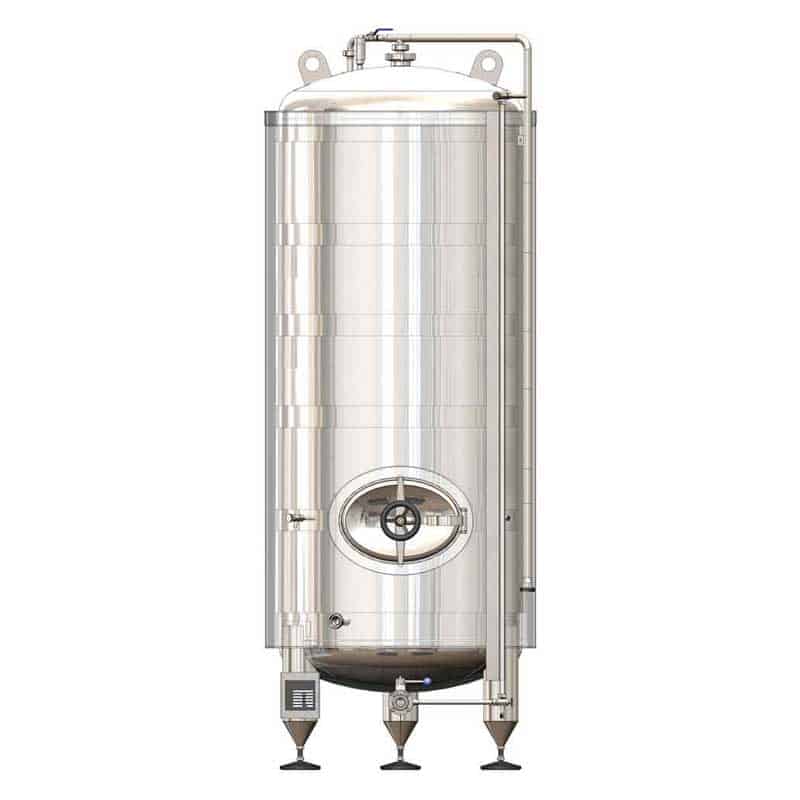

用于啤酒或苹果酒二次发酵(成熟，碳化)的圆柱形压力罐，垂直，绝缘，18000/19600L, 3.0bar

描述

通用圆柱形压力发酵罐可用作饮料发酵罐、饮料成熟罐、明亮的啤酒坦克、用于加压二次发酵的罐、碳酸化罐、用于其它饮料的最后调理罐。额定容积18000升，总容积19600升。

该多功能压力罐主要用于酒精饮料产品的二次发酵(成熟过程)，啤酒、苹果酒、起泡酒等饮料在压力下的贮存、碳酸化、过滤，以及饮料装瓶前或装桶前的配制。压力容器采用DIN 1.4301 (AISI 304)食品不锈钢制成，具有垂直结构，带有绝缘钢护套。容器由冷却水或乙二醇冷却，这些冷却水或乙二醇在冷却套内部的冷却通道中循环。该容器有标准化的尺寸和设备，或根据个别客户要求的特殊尺寸和设备。该罐通常有几种版本(可选尺寸比，质量等级，最大压力)。经典设计，PUR绝缘，双不锈钢外壳，水(或乙二醇)冷却复印机。PED证书(可选GUM, GOST)。所有部件都是欧盟制造的。压力罐完全按照欧洲标准EN 13445和PED 2014/68/EU制造。

典型的设备，我们的组合成熟和明亮的啤酒罐MBTVI-18000

• 超压设定机构0条到3条（或者更多）
• 冷却通道。冷却剂循环用复印机
• PUR保温-厚度对应于罐体的尺寸和环境
• 不锈钢护套-可根据客户要求进行表面处理
• 保证内表面粗糙度Ra = 0.8微米或更小(除了在非常小的储罐和中型储罐的端焊缝)
• 底部或气缸部件上的人孔（根据客户要求）
• 啤酒或苹果酒出口/入口
• 用于添加和排出酵母的出口/入口
• 卫生喷头-喷雾球(静态或旋转)-一个或多个
• 可清洗和消毒的取样旋塞
• 双作用式排气阀
• 独立安全超压阀
• 温度计袋
• 可清洁消毒的玻璃液面指示器

可选配MBTVI-18000啤酒罐

• 温度计或热传感器
• 压力计
• 调节冷却通道中的冷却液流量的自动阀门
• 本地温控器(控制阀复制器，视温度而定)
• 用于手动或自动控制成熟过程的控制系统
• 碳化石-特殊的多孔石碳化饮料从二氧化碳瓶
• 不锈钢梯便于接近水箱的门

---

技术参数为MBTVI 18000升

这些是通常的标准参数-制造商保留更改这些参数的权利。

每一个客户在生产前都会被要求批准所需的罐参数-罐的所有参数都在合同和图纸中单独规定。

MBTVI-18000C -技术参数

MBTVI-18000C的技术参数:用于啤酒或苹果酒发酵和成熟的圆柱形发酵罐，可用容量18000升，PUR绝缘，水/乙二醇冷却，垂直方向。

油箱类型:超薄			坦克类型：中等			水箱类型:特别宽
成熟/明亮的啤酒罐/《(体积)	180 HL.		成熟/明亮的啤酒罐/《(体积)	180 HL.		成熟/明亮的啤酒罐/《(体积)	180 HL.
绝缘/ mm /	One hundred.		绝缘/ mm /	One hundred.		绝缘/ mm /	One hundred.
可用的卷/霍奇金淋巴瘤	180		可用的卷/霍奇金淋巴瘤	180		可用的卷/霍奇金淋巴瘤	180
总量/霍奇金淋巴瘤/	196		总量/霍奇金淋巴瘤/	196		总量/霍奇金淋巴瘤/	196
冷却通道体积/L/	155		冷却通道体积/L/	155		冷却通道体积/L/	155
内径/ mm /	2000		内径/ mm /	2500		内径/ mm /	3400
无腿内高/毫米/	6780		无腿内高/毫米/	4660		无腿内高/毫米/	3936
气缸高度/毫米/	5680		气缸高度/毫米/	3290		气缸高度/毫米/	2096
外径/ mm /	2200		外径/ mm /	2700		外径/ mm /	3600.
总高度/ mm /	7230		总高度/ mm /	5110		总高度/ mm /	4386
空罐重量/kg/	3294		空罐重量/kg/	3131		空罐重量/kg/	3207
满油箱重量/公斤/	22914		满油箱重量/公斤/	22751		满油箱重量/公斤/	22827
高径比	3, 39		高径比	86		高径比	1、16
材料	符合美国钢铁协会的304		材料	符合美国钢铁协会的304		材料	符合美国钢铁协会的304

---

I.成熟罐的尺寸可变性/明亮的啤酒罐/ BBT 18000升:

我们根据容器高度与直径的比例，在五条生产线上生产18000升的啤酒成熟罐和纯啤酒储罐。这对客户是有利的，因为可变尺寸的坦克经常是必要的，以适应有限的空间配置。

在这个车间，我们只直接提供MBTVI 18000升标准尺寸的三种尺寸比变化。如果您需要其他尺寸的变化，如宽，细等，请发送给我们您的要求，我们将根据您的要求单独报价。

成熟罐18000 /明亮的啤酒罐/ BBT 18000根据其超压极限:

此外，客户可以在低压（仅适用于成熟）和高压（用于成熟和起草）容器之间进行选择。根据船舶中的最大允许压力，我们在两种设计中生产MBTVI罐：

• 中压罐:发酵罐18000升- 最大可用超压3.0栏 - 包括压力容器的PED证书 - 容器不仅可以用于啤酒或苹果酒的成熟，还可以使用压力明亮的啤酒罐，用于将饮料攻丝桶或瓶子，过滤和起草用手动或自动填料的啤酒或苹果酒。
• 高压罐:18000升发酵罐- 最大可用性超压度超过3.0巴（根据具体客户要求），包括压力容器的PED证书 - 用于生产特殊饮料。价格按需 - 根据客户要求。

成熟罐18000 /明亮的啤酒罐/ BBT 18000按其质量和设备:

根据客户的质量要求和财务可能性，我们认可圆柱形压力罐的质量和设备分为三类:

• HQ -高品质-所有部件、焊接接头和表面的高质量工艺。内表面保证粗糙度Ra<0.8μm——时尚设计。外表面是统一的。所有对产品的可靠性和安全性有影响的功能电枢和配件都是在欧洲或美国制造的。水箱的豪华设备。其主要优点是节省了消毒解决方案、水和能源，最大限度地减少了饮料的损失，缩短了工作时间，降低了生产成本。不锈钢主要部件及配件保修三年。为最挑剔的客户提供一流的品质。
• SQ -标准质量-所有部件、焊接接头和表面的标准质量工艺。所有对产品可靠性和安全性有影响的功能电枢和配件均从欧洲或美国的认可供应商购买。检查所有关键的焊接和接头。内表面保证粗糙度Ra=0.8μm-半光泽设计。容器的常用设备，常用的一套配件。这种质量等级的储罐符合所有欧洲压力容器和食品加工厂的规定。不锈钢主要部件保修两年，管件保修两年。这是我们客户最常订购的质量变化的水箱。
• LQ -低质量-所有零件、焊接接头和表面的质量较低。大部分的功能电枢和配件都是从亚洲的认可供应商处购买的。内外表面不统一。不保证容器内部的表面粗糙度。这个解决方案只对开办小型啤酒厂有意义，因为它节省了调查成本。不幸的是，这带来了更高的饮料生产成本。卫生周期长，耗用大量的消毒液、能源、劳力和热水。生产饮料的高损失。我们不为我们的产品提供这种质量等级，因为LQ质量等级的设备不符合欧洲压力容器和食品加工厂的规定。这是世界上非常廉价的坦克生产商生产的坦克的质量。

MLT -圆柱形压力罐:质量+设备

规范和设备	总部	平方	江西
“捷克啤酒系统”的生产	可选	标准	´我们不报价
生产我们的竞争对手（通常的现实）	很少	可选	标准
主要设备-生产商	欧洲	欧洲	亚洲
***内表面-粗糙度	类风湿性关节炎	Ra = 0.8μm	Ra > 0.8μm
***内表面-光泽	光滑的	半光泽	不光滑的
外表面联合设计	是的	没有	没有
外部钢板的连接	焊接	焊接	铆钉
* PUR绝缘	> 50毫米	> 40毫米
内板的厚度	> 3毫米	> 3毫米
*外板厚度	> 1.5毫米	> 1.5毫米
*渗透测试	是的	是的	没有
设计质量	100％	100％	未指明的
功能质量	100％	100％	未指明的
可调压力阀-可调范围	0 - 3条	0 - 3条	0 - 2条
可调压力阀-带调节刻度	是的	额外费用	没有
水平指标 - 消毒	是的	是的	没有
水平指示器-带刻度	是的	额外费用	没有
Vacuum-overpressure曝气阀门	是的	是的	是的
**独立安全超压阀	3.3条	3.3条	没有
旋转喷头-加压喷头	是的	是的	额外费用
进/出阀	是的	是的	是的
酵母排水阀	是的	是的	是的
取样阀-可拆卸	是的	是的	没有
超压人孔(上部或侧面)	是的	是的	是的
*复印机冷却区	> 60%	> 60%
压力计	是的	是的	是的
每个冷却区热电偶	是的	是的	是的
根据PED 2014 / 68 / EU要求提供压力罐证书	是的，总是	是的，总是	额外费用
保修	36个月	24个月	12个月

MLT -圆柱形压力罐:质量+设备

星号：* =仅适用于由乙二醇冷却的绝缘罐** =仅适用于压力罐> 1000L *** =仅适用于压力罐> 300L

---

我们的质量宣言：为什么要从美国购买这种类型的坦克？

1. 我们设计、制造、焊接、安装和测试所有容器(不包括非压力容器)，按照严格的欧洲压力容器标准和指南(欧盟指令PED 2014/68/欧盟压力设备）.即:
   • • 每个压力容器都包含一个双作用的空气排气阀(防止容器在充放电期间过度增压或内爆)
     • 每个压力容器还含有独立的过压安全阀（防止血管的非常危险的过度抑制，并且在双作用通气阀的故障或容量不足期间的随后爆炸）
     • 每个压力容器都由具有压力容器设计和计算资格的注册设计师设计。
     • 每个压力容器的生产文件，包括静态强度计算，正确的制造工艺的准确描述，包括所需的焊缝类型，材料厚度，临界点解决方案。
     • 所有制造的压力容器都要经过严格的焊缝密封性和孔隙度测试，使用一种特殊的液体，即使是最轻微的不必要的泄漏、气孔或微裂纹=渗透测试
     • 压力容器在超压下进行测试，超压至少比超压高1bar，容器对此进行了认证。
     • 向所有压力容器发出关于密封性和压力试验的议定书以及欧盟符合性声明。我们还附上了压力罐历史文件。，应客户的要求。
     • 生产过程、设计图纸、制造、密封性和压力测试由TÜV或其他授权和认证公司的检查员监督，提供符合欧洲标准的质量控制和验证。
     • 每个压力容器都包含一个不可磨灭的铭牌，铭牌上必须有制造商的名称、极限压力或其他数据，这些数据唯一地标识混凝土压力容器，符合EU PED 2014/68/EU
     • 我们也可以根据条件和标准生产压力设备GOST-R或口香糖认证规则。在这种情况下，我们对特殊证明收取额外费用:

   ．

   • • PED认证价格中已包括
     • 口香糖认证…附加费5% -我们确保所有必要的技术设备的储罐(符合GUM)，客户支付并处理现场的储罐认证过程。
     • GOST-R认证…附加费10%
2. 我们生产的食品容器基本由食品友好不锈钢完全符合监管欧洲议会和理事会监管否。1935/2004．这些材料不会以危害人类健康的量释放它们的成分，或者在正常或可预见的条件下与食物的感官和感官特性产生不可接受的食物或感官特性的不可接受的变化。我们不使用具有较低质量的廉价不锈钢，这将很快将其耐腐蚀性和对食品不活动，特别是在清洁和消毒过程中重复接触到致焦溶液后。
3. 我们正在研究建筑和安装材料的供应商和我们生产用于食品生产设备和处理的设备。我们不会从无法证明其欧洲起源和特色的进口商购买任何材料。
4. 我们为饮料的成熟、成熟和储存而设计的所有罐，都根据饮料生产的技术标准，优化了成熟过程、成熟过程、碳酸化的尺寸。我们从来不只凭估计来确定坦克的尺寸。
5. 所有HQ质量等级的储罐，其内表面粗糙度Ra = 0.8微米(非常小的储罐和中型储罐的端焊缝除外)。这是欧洲标准规定了与食品和卫生碱和酸溶液接触的容器内表面的粗糙度。保证容器内表面的粗糙度对于保证容器的彻底清洁和卫生至关重要。这是实现食品生产设备的纯洁性和无菌性的必要前提。我们保证这个有限的粗糙度80%的内部表面也为坦克，这是在SQ质量生产。在所有的生产过程中，我们都使用特殊的TR-130粗糙度仪反复测量油箱的所有内表面。我们抛光油箱的内表面，直到达到所需的粗糙度。
6. 每个容器的设计和制造方式，以确保容易清洁和消毒所有接触食物的表面。因此，该容器配备至少一个卫生淋浴器、可拆卸和可消毒的灌装液位指示器和取样旋塞。我们不使用任何廉价的电枢，制造商未能卫生设计和清洁。
7. HQ质量等级的坦克有一个统一的外表面。外板(厚度至少2毫米)的所有接头都是焊接或完全密封的。这是重要的，以防止湿气进入双套管，潮湿的绝缘材料和损失的绝缘能力。这确保了储罐的一致质量和绝缘能力。对于SQ质量的容器，外部板通常是铆接的，厚度至少为1毫米。
8. 我们采用优质PUR泡沫隔离所有压力容器。保温聚氨酯泡沫塑料专业应用于储罐的保温空间，以避免热桥的形成、不隔离的空区或储罐变形。我们不使用廉价的功能性小替代品来隔离储罐，如绝缘羊毛、聚苯乙烯珠、应用不熟练的泡沫。
9. 喷嘴、阀门和管道的直径是根据体积和容器功能正确确定的。我们不会在容器上安装动力不足的功能元件。
10. HQ生产的坦克保修至少为24-36个月。SQ质量坦克的保修是18个月。坦克的实际寿命通常是几十年，而具有较低寿命（阀门，密封件等）的元素通常可以容易地用相同或另一个制造商的新标准化元素替换。

我们的建议:

如果你将我们的价格与竞争对手进行比较，请确保其他制造商保证的质量与我们公司提供的质量相同。
