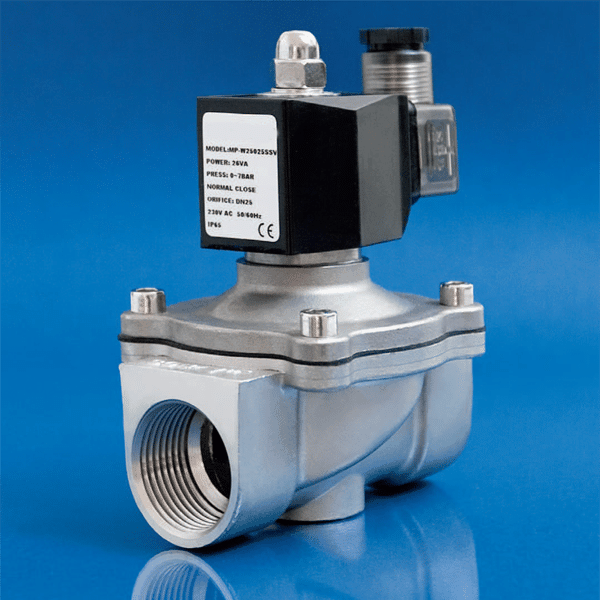

STTC-SV15-24VS电磁阀1/2“（DN15）24VAC，不锈钢

描述

STTC-SV15-24VS是由不锈钢制成的24V（AC 50Hz / 60Hz）电磁阀，用于STTC-FF178F单罐温度控制器。它旨在快速开启和关闭冷却剂管道。每个电磁阀连接到一个STTC-CB100连接盒。管道DN15（G 1/2“）的内径。在德国设计。

电磁阀双向Serie：STTC-SV15-24VS（用于水/乙二醇）

用法：
- 这些阀门设计用于两个定位的冷或热液体和气体介质

技术日期：
- 工作电压 ……………………………………………………。24V AC 50Hz / 60Hz±10％
- 正常位置（当电压不下方时）..................闭门阀门
- 工作位置（当电压下时）.....................打开阀门
- 水的标称压力（最大压力）水..................。10巴（1 MPa）
- 工作压力范围（差压）............根据介质类型0-10栏，0-1 MPa
- 最大切换频率................................. .. 60开关/分钟
——媒介 .............................................................气体，基于水的液体，油
——环境温度 ................................................ 从-20年到+ 40°C
- 中温................................................fpm从-20到+ 85°C
- 中等的最大粘度....................................20cst（mm2 / s）

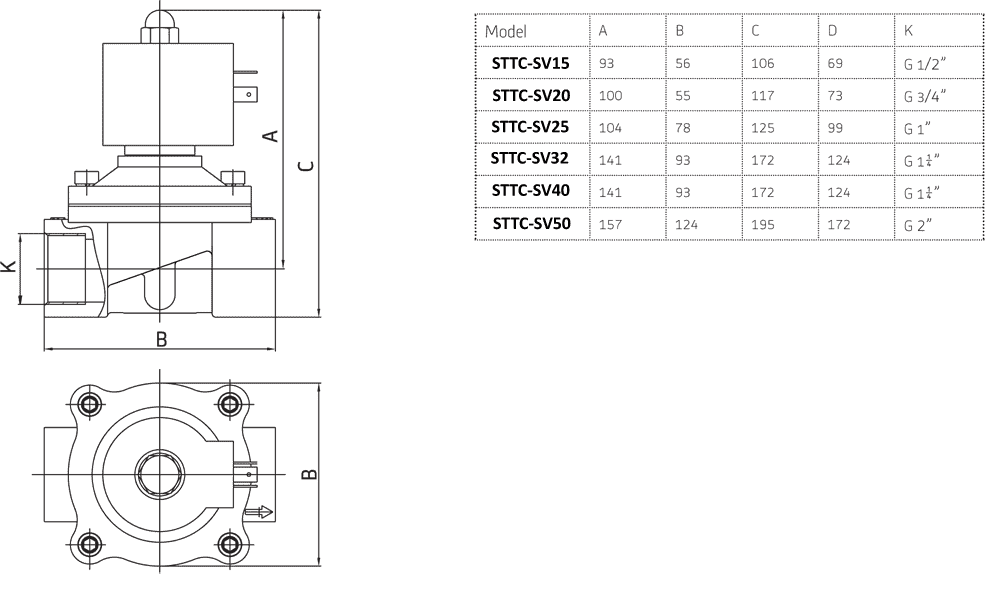

- 管道连接...................................................。DN 15 = G 1/2“
- 电连接................................................ISO 4400，IP65
- 身体材料...................................................。不锈钢

功能说明：

这种OD电磁电磁阀通常关闭而无需电压。在这些条件下，膜邻接在抛光的阀座上并关闭介质的流动。如果将电压施加到线圈端子，它将产生将核心拉入核心的电磁力场。这将拉动膜并打开溢出通道。
膜弹性地（借助于张力弹簧）连接到芯线圈，即使在零压力下也允许完全的功能。为了更容易地打开和关闭膜，进一步设置有狭缝和排水通道，其允许膜上的介质流出。
断开时，线圈芯通过弹簧从线圈上回来，膜落在阀鞍座上，压力将均衡膜下方并达到完全封闭。

安装和安装：

这些阀门可以在任何位置安装到干净的管道中，水平管道我们建议旋转阀门上方的线圈。流动方向必须位于阀门上标记的箭头的方向上。
当将主体阀门安装到管道中时，电磁线圈不得用于捕捉扭矩（请勿用作杠杆阀）。当从体阀的芯拆卸时，电磁线圈可能不会被激励。如果发生这种情况，线圈会迅速燃烧！
电磁线圈可以连接到与标签上或阀芯上的载体上的不同电压连接。
线圈连接器的端子具有两个用于连接控制电压的夹子，一个用于连接保护导体。线圈连接器具有衬套PG11，选择4×90°。阀上的线圈可以自由旋转360°。
若介质中含有机械杂质，则需在阀前放滤网(细度0.2 mm)。
在安装阀门之前，您应该检查并清洁线程。如果使用封口胶带，粘贴或喷涂以密封螺纹，请确保材料不进入阀门。
当线圈通电时间较长时，它具有较高的工作温度，因此，它不应安装在容易易燃材料的邻近和可能对健康有危险的地方。

电气连接：

- 电磁线圈具有三个电触点
- 底部（单独）设计为接地，它有一个地球符号
- 另外两个（在一个级别中，它们被设计为连接EL.电缆相位和零导线），您可以自由连接。例如。阶段向左，零导线向右（或其他方式）
- 每个el。阀门提供连接器，LED指示开启
- 连接器上的连接与线圈触点的连接兼容

服务和维修

这些阀门设计用于连续操作。线圈的寿命被评为20 000小时和1.5亿周期。如果阀门用于正常条件（温度，介质），则不需要任何维护。仅在发生故障泄漏或故障时才执行它。
故障可能是由线圈绕组（短路）的中断，芯，膜和密封的机械损坏引起的。通过改变一组备件备用线圈，可以清除所识别的原因。
只有当阀门未被介质和线圈加压时，才能执行更换，并且线圈没有电压。
